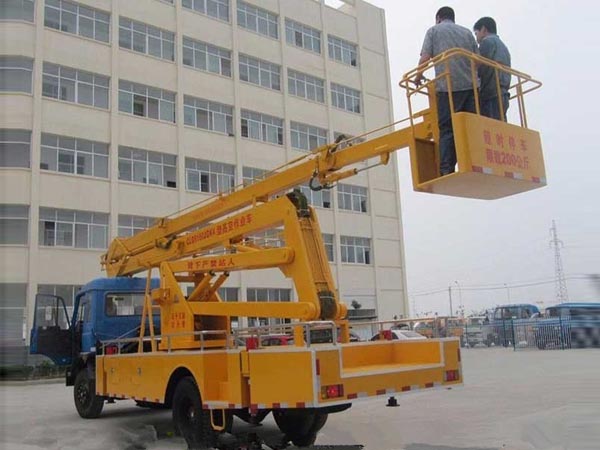

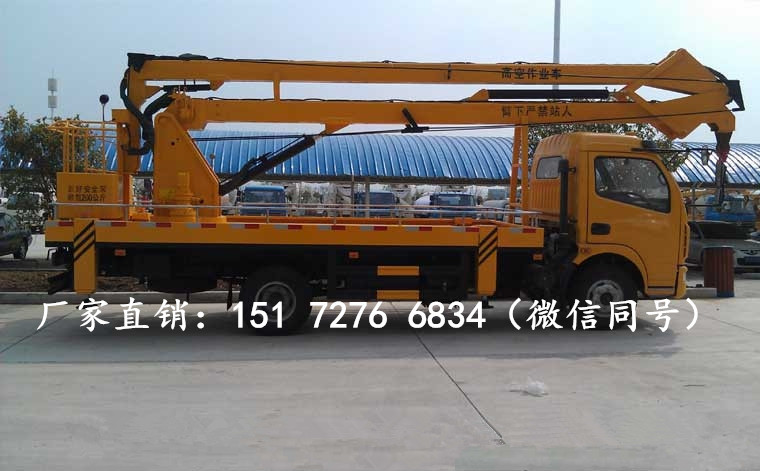

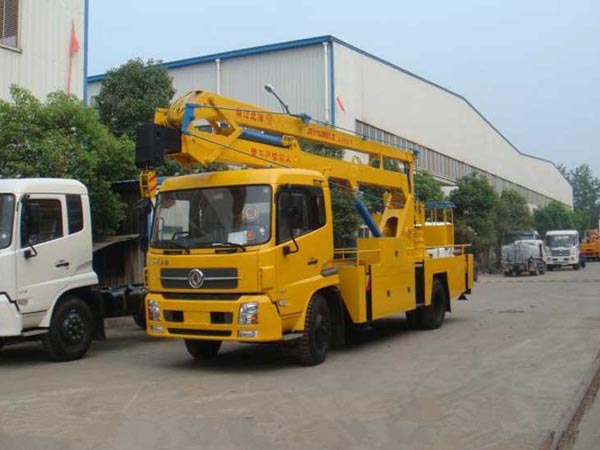

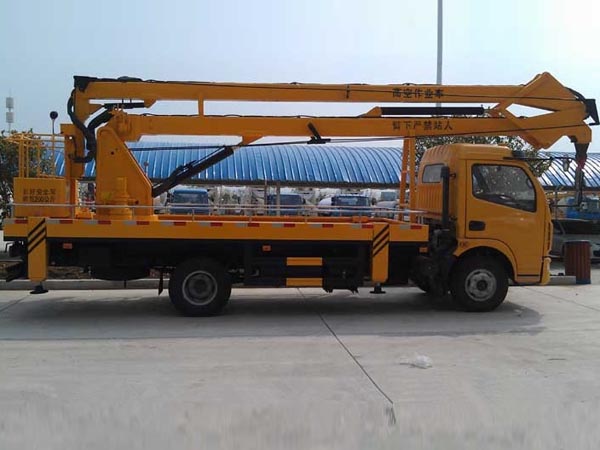

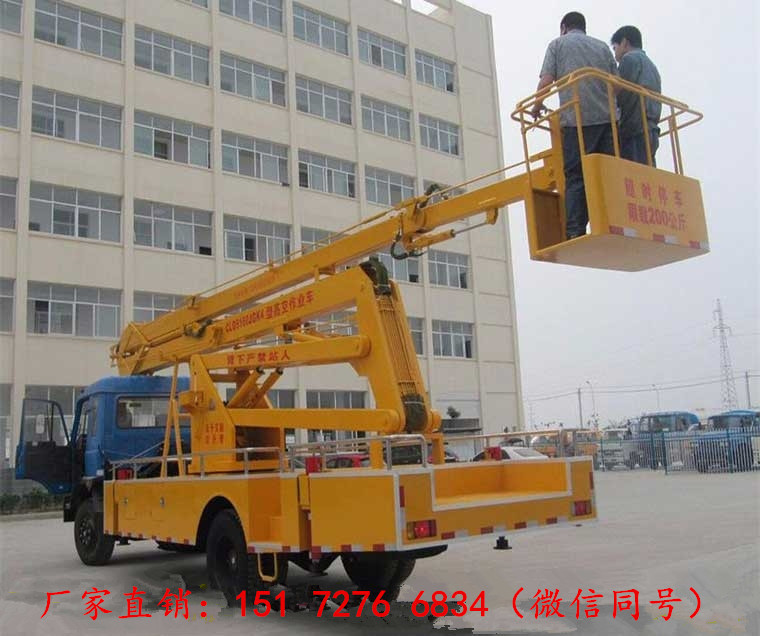

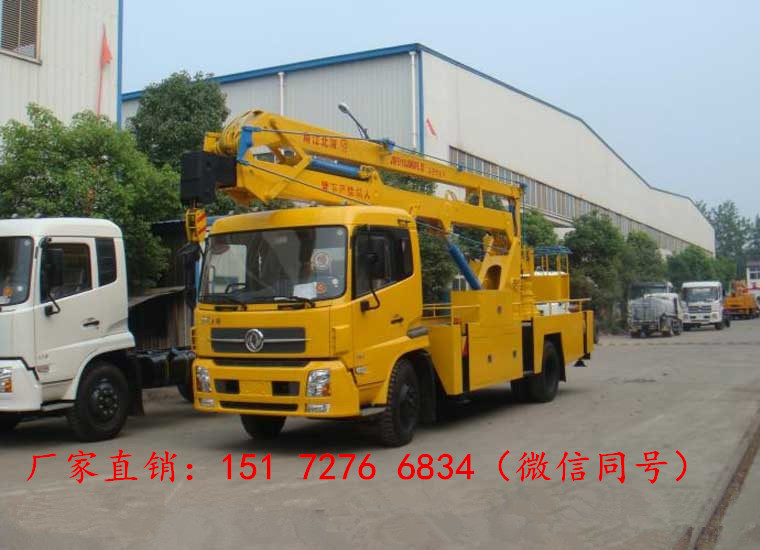

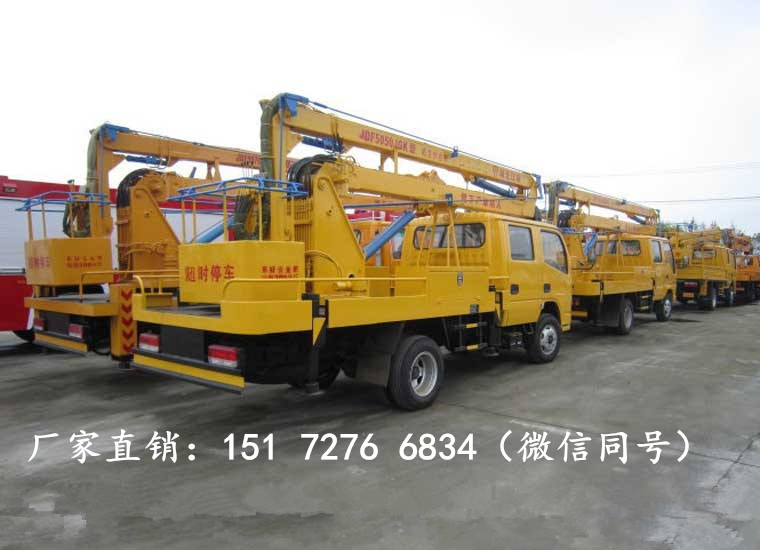

東風曲臂20米高空作業車
- 詳細參數
|
【主要技術資料】 |
|||
|
產品名稱 |
JDF5100JGK20E5型高空作業車 |
外型尺寸(mm) |
9380 × 2470 × 3800 (mm) |
|
產品型號 |
JDF5100JGK20E5 |
批次 |
284 |
|
底盤型號 |
EQ1140LJ9BDF |
貨廂尺寸(mm) |
× × (mm) |
|
總 質 量(kg) |
10300 (kg) |
接近/離去角(° ) |
18/11 (°) |
|
額定質量(kg) |
(kg) |
前懸/后懸(mm) |
1230/2500 (mm) |
|
整備質量(kg) |
10105 (kg) |
**高車速(km/h) |
110 (km/h) |
|
軸荷 |
4120/6180 |
|
|
|
【底盤參數】 |
|||
|
底盤型號 |
EQ1140LJ9BDF |
軸 數 |
2 |
|
軸 距(mm) |
4700 (mm) |
前 輪 距(mm) |
1858 (mm) |
|
前排乘客 |
3 |
后 輪 距(mm) |
1806 (mm) |
|
輪 胎 數 |
6 |
彈簧片數 |
8/10+7 |
|
輪胎規格 |
8.25R20 |
|
|
|
其它： |
YC4S170-50發動機**大凈功率:120(KW)ABS系統生產廠家,型號 :焦作博瑞克**技術有限公司,J ABS.應安裝具有衛星定位功能的行駛記錄儀 |
||
|
【發動機參數】 |
|||
|
發動機型號 |
發動機生產企業 |
排量（ml） |
功率（kw） |
|
YC4S170-50 |
廣西玉柴機器股份有限公司 |
3767 |
125 |
|
排放標準： |
GB17691-2005國Ⅴ,GB3847-2005 |
燃料種類： |
柴油 |
|
東風20米折臂式高空作業車專用功能說明： |
|||
|

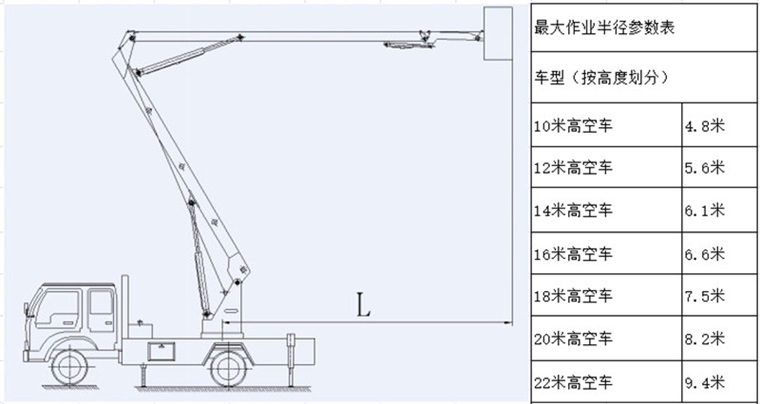

**大作業半徑：9m，**大作業高度：20m， |
|||
|
工作臂轉臺可360°回轉。 |
|||
|
帶吊鉤，**大起吊質量1000㎏，伸縮起重臂伸長量2m，**大起吊高度11.5m。 |
|||
|
支腿跨距：縱向：2430mm，橫向：前1600mm，后2780mm. |
|||
|
吊籃額定載荷≤200㎏。吊籃尺寸：1080X610X1100mm。 |
|||
|
外置拉桿機械調平，帶油缸鎖止功能，轉臺和吊籃雙位操作。帶發動機熄火裝置，帶應急動力單元。 |
|||
|
高空作業車專用功能說明 |
|
|
駕駛室 |
平頭全金屬封閉式駕駛室，雙排座，四開門，全景曲面式擋風玻璃。采用電鍍鋼板及電鍍涂層技術，可保護不被銹蝕。帶防眩隔光帶的夾層曲面玻璃，視野更加開闊，并可遮擋強光，減輕疲勞，選裝新型前面罩，前保險杠，前組合燈具，車門窗，選裝前圍下面罩。準乘2+3人，保留車斗空間，為野外作業提供方便。 |
|
**系統 |
**系統液壓馬達元器件為美國伊頓進口，平衡閥為丹麥進口；**產密封圈，土爾其進口多路閥，其他主要配套件如液壓缸、液壓鎖等均選用國內知名品牌。 |
|
安全系統 |
主要受力結構件采用高強度武鋼錳鋼制造，質量可靠。**的多路**閥等**元件，實現操作無級調速；上下臂限位功能、雙重互鎖功能、發動機緊急熄火及重新啟動功能；工作平臺、轉臺、地上三位操作上車功能等，保證人員作業安全。 |
|
油漆 |
車體及金屬附件進行了噴涂防腐底漆和面漆，附著力強，耐腐性好，漆膜均勻，色彩光亮持久，提高美觀程度，能夠承受潮濕、多塵、鹽霧等不良環境，長期使用不會發生開裂、起皮、褪色等問題。 |
|
車身顏色 |
選用東風藍、乳白或者工程黃三種車身顏色，適應不同客戶需求，外形美觀。 |
